ETABS MATE News


  تازه ها و اخبار نرم افزار


در این صفحه شما میتوانید از آخرین تغییرات، قابلیتهای جدید اضافه شده و بروز رسانیهای نرم افزار ETABS MATE و نیز از آخرین اخبار و تازه های مربوط به آن مطلع شوید.

لطفا درصورت وجود هرگونه پیشنهادی در مورد نرم افزار ETABS MATE Concrete Structure Assistant، از طریق صفحه تماس با ما، پست الکترونیک و یا دیگر راه های ارتباطی، ما را از نظرات خود مطلع فرمایید.



   Happy New Year 1396


  FARASA Engineering Group






فرا رسیدن بهار 1396 و نوروز باستانی، یاد آور شکوه ایران زمین، مبارک باد

نوروز برای ما همیشه نوید بخش افکار نو و تصمیم های بزرگ برای آینده بوده و خواهد بود. در سالی که گذشت با تلاشهای همکاران ما در گروه مهندسین فراسا و حمایتهای بیدریغ دوستان گرامی و تمامی کاربران فهیم و گرانقدر، شاهد موفقیتهای بسیاری در خصوص افزایش قابلیتها و توانمندیهای نرم افزار بودیم که خلاصه آنها در صفحه اخبار سایت موجود میباشد. امید است با تداوم این تلاشها و حمایتهای بیدریغتان، در سال جدید نیز شاهد موفقیتهای بزرگ دیگری در این خصوص باشیم.


گروه مهندسین فراسا سالی پر از
مهر، دوستی و عشق را برای شما
و خانواده گرامیتان آرزومند است.




FARASA Engineering Group






    What is new in ETABS MATE Software Version 1.3.520

  FARASA Engineering Group > Technical Service


 نسخه 1.3.520 نرم افزار با بسیاری تواناییهای جدید برای کاربران گرامی ارسال گردید

نسخه جدید نرم افزار با اضافه شدن قابلیتهای جدید و بهبود برخی از الگوریتمها و روالها، آماده استفاده کاربران گرامی گردید.

تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:


  امکان تعیین محل وصله میلگردهای طولی ستونها

در نسخه جدید این امکان به کاربر داده میشود که محل وصله میلگردهای طولی ستون را در پایین طبقه و یا و در وسط ارتفاع طبقه انتخاب نماید. وصله میلگردهای طولی ستونها بصورت پیش فرض در پایین طبقه انجام میگردد. اما بوسیله گزینه
Bar Splice Position در قسمت تنظیمات پارامترهای ترسیم ستونها، میتوان محل وصله شدن میلگردها در نقشه های اجرایی را براحتی تعیین نمود. همانگونه که در تصویر زیر مشاهده میگردد وصله میلگرهای ستونهای تیپ C2 و C4 در وسط ارتفاع طبقه ترسیم شده است.


  امکان تعیین وجود یا عدم وجود وصله میلگردهای طولی ستونها در طبقه اول سازه

برخی موارد مهندسین محاسب بعلت بالا بودن درصد فولاد در ستونهای طبقه اول و یا بعلت کاهش هزینه های ساخت ترجیح میدهند که وصله میلگردهای ستون را در طبقه اول انجام ندهند و میلگردهای ریشه ستون در فونداسیون تا بعد از سقف اول سازه امتداد یابند و سپس وصله در طبقه دوم انجام پذیرد. این امکان در نسخه جدید برای کاربران نرم افزار از طریق گزینه
Splice in 1st Story در قسمت تنظیمات پارامترهای ترسیم ستونها فراهم گردیده است. همانگونه که در تصویر بالا مشاهده میگردد وصله میلگرهای ستونهای تیپ C3 و C4 در طبقه اول انجام نشده و در طبقه دوم ترسیم شده است.

  ترسیم خاموتها و درج تعداد خاموتها در پلان جزئیات خاموتگذاری تیرهای سازه

در نسخه جدید کاربر میتواند انتخاب نماید که خاموت تیرها از نمای بالا در  پلان جزئیات خاموتگذاری تیرها ترسیم شود و یا خیر. در این نسخه خاموتها بصورت پیش فرض ترسیم میگردند اما کاربران از طریق گزینه
Draw Ties Inside Beam Edge in Tie Plan در قسمت تنظیمات پارامترهای ترسیم تیرها، میتوانند ترسیم و یا عدم ترسیم خاموتها را تعیین نمایند.
همچنین از طریق گزینه
Number of Ties in the Tie Details Plan میتوان درج یا عدم درج تعداد خاموتها در پلان جزییات خاموت تیرها را تعیین نمود.


  اضافه شدن پارامتر قابل تنظیم (L/d) ماکزیمم برای اعمال خاموتهای یکسان در کل طول تیر در پلان ترسیم جزئیات خاموت تیرها

توسط این گزینه کاربر قادر خواهد بود حداکثر طول تیر را بصورت ضریبی از ارتفاع تیر، برای ترسیم خاموت یکسان ویژه در کل طول تیر مشخص نماید. این گزینه بصورت پیش فرض روی عدد 6 تنظیم شده است. بعنوان مثال اگر ارتفاع تیری 40 سانتیمتر باشد بنابراین اگر طولش تا حداکثر 240 سانتیمتر باشد برای کل طول تیر خاموت ویژه و بصورت یکسان ترسیم خواهد نمود و درصورتیکه طولش بیشتر از 240 سانتیمتر باشد در انتها های تیر خاموت ویژه و در وسط تیر خاموت غیر ویژه ترسیم خواهد نمود.
تنظیم این پارامتر همانگونه که در تصویر زیر مشاهده میگردد، توسط گزینه
L/d)max to Consider Uniform Ties) در قسمتExport Drawing Configuration امکان پذیر خواهد بود.


  ایجاد تغییرات ساختاری در رابط کاربری ترسیم نقشه های اجرایی فریم سازه و افزوده شدن بسیاری پارامترهای کنترلی برای شخصی سازی نحوه ترسیم جزئیات تیرها در پلان

بمنظور شخصی سازی بیشتر ترسیمات، دخالت بیشتر کاربران در فرآیند تولید نقشه ها و نیز بالا بردن کیفیت ترسیم جزئیات، طیف وسیعی از پارامترهای کنترلی به رابط کاربری ترسیم نقشه های فریم سازه افزوده گردید و پارامترهای موجور در این رابط کاربری به دو بخش تنظیمات پارامترهای کنترلی تیر و ستون مجزا گردیدند.
همانگونه که در تصویر زیر مشاهده میگردد، از طریق سربرگهای
Column و Beam Plan در قسمت Export Drawing Configuration میتوان به پارامترهای پیکربندی ترسیمات مربوط به جزئیات ستونها و یا جزئیات تیرها در پلان دسترسی یافت.
 از جمله آیتمهای اضافه شده میتوان به پارامترهای ترسیم یا عدم ترسیم لبه تیرها از نمای بالا، پارامتر ترسیم یا عدم ترسیم خطوط گرید، پارامتر ترسیم یا عدم ترسیم ریبهای سقف تیرچه بلوک و بسیاری پارامترهای دیگر در تک تک پلانهای جزئیات اشاره نمود.


  افزایش تعداد خطوط گرید قابل تعریف به 100 و حذف گریدهای مخفی تعریف شده در مدل ایتبز

در نسخه جدید بمنظور جلوگیری از ایجاد خطا در هنگام ذخیره سازی سازه های بزرگ با تعداد گریدهای بیش از 70 عدد، تعداد گریدهای قابل تعریف در پروژه به 100 عدد افزایش یافت و همچنین برای شکلیل تر شدن نقشه ها، گریدهای مخفی تعریف شده در مدل ایتبز بصورت خودکار حذف می گردند.

  افزایش تعداد طبقات از 50 به 100 طبقه بمنظور امکان وارد سازی سازه های بسیار بلند

با توجه به استفاده از نرم افزار برای دتایل کردن سازه های بلند در کشور عزیزمان و بخصوص در کشورهای دیگر، تعداد طبقات قابل قبول سازه از 50 به 100 طبقه افزایش یافت.

  سازگار نمودن نرم افزار با ETABS 2016

بمنظور سازگاری نرم افزار با نسخه ETABS 2016 اقدامات لازم انجام پذیرفت.


  نامگذاری خودکار پیشنهادی نرم افزار برای ترسیمات تولید شده توسط نرم افزار

بمنظور راحتی بیشتر کاربران و نیز مشخص بودن نوع و زمان ایجاد نقشه های تولیدی، نرم افزار برای هریک از خروجیها بصورت خودکار با توجه به نوع و زمان ایجاد فایل، نامی را پیشنهاد میدهد که البته توسط کاربر نیز قابل تغییر است. با توجه به این ویژگی جدید مدیریت نقشه های تولید شده برای کاربران نرم افزار راحتتر خواهد بود.

  بهبود برخی روالها و الگوریتمهای نرم افزار

بمنظور راحتی بیشتر کاربران، اصلاح برخی باگها و نیز افزایش کیفیت گرافیک ترسیمات و خروجیهای اجرایی نرم افزار، تغیییراتی در برخی روالها ایجاد و یا تصحیحات لازمه اعمال گردید.


برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.







    What is new in ETABS MATE Software Version 1.3.518

  FARASA Engineering Group > Technical Service


 نسخه 1.3.518 نرم افزار با بسیاری تواناییهای جدید برای کاربران گرامی ارسال گردید

نسخه جدید نرم افزار با اضافه شدن قابلیتهای جدید و بهبود برخی از الگوریتمها و روالها، آماده استفاده کاربران گرامی گردید.
تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:


  کنترل طول ناحیه ویژه دو انتهای تیرها بر اساس منحنی برش

در نسخه جدید طول نواحی ویژه در دو انتهای تیرها که میبایست براساس آیین نامه در آنها خاموت ویژه تعبیه گردد، براساس منحنی برش نیز کنترل میگردد و براساس محاسبات انجام شده و نیز ظوابط آیین نامه، طول نواحی انتهایی که میبایست خاموت ویژه درون تیرها تعبیه گردد بر روی تیرها در محیط گرافیکی نرم افزار و نیز در نقشه های اجرایی مربوطه درج میگردد.


  امکان تعیین حداکثر فاصله بین خاموتها در تیرها

در نسخه جدید کاربران قادر خواهند بود علاوه بر حداقل فاصله بین خاموتها، حداکثر فاصله بین خاموتها را نیز تعیین نمایند
. در این حالت همواره فاصله بین خاموتها از حداکثر تعیین شده توسط کاربر کمتر خواهد بود و به این ترتیب کاربران کنترل کاملی بر فاصله بین خاموتها خواهند داشت.
برای تنظیم این پارامترها در نرم افزار ابتدا از منوی Design گزینه Frame Reinforcing Design Configuration را انتخاب نمایید و یا کلید F6 کیبورد را فشار دهید تا پنجره تنظیم پارامترهای آرماتوربندی فریم سازه مشاهده گردد. سپس در پنجره نمایان شده همانگونه که در تصویر زیر مشاهده میگردد، توسط گزینه Specify Ties Space Limit in Beams شما قادر خواهید بود مقادیر مینیمم و ماکزیمم فاصله بین خاموتها را براحتی تعیین نمایید.

  گرد کردن طول میلگردهای سراسری تیرها به فواصل تعیین شده از سوی کاربر درصورت امکان

در این نسخه، نرم افزار در قسمت ترسیم پروفیل طولی تیرها، طول میلگردهای سراسری تیرها را به ضرایب تعیین شده از سوی کاربر بصورت هوشمندانه در صورت وجود امکان لغزش میلگردهای سراسری بر روی یکدیگر، گرد مینماید.
بعنوان مثال درصورتیکه تیری یک دهانه باشد و یا طول آرماتور سراسری کمتر از 12 متر باشد که لزومی به وصله کردن میلگرد سراسری نباشد، نرم افزار طول میلگرد را به ضرایب یک سانتیمتری گرد مینماید تا ابعاد خم میلگردها با ابعاد معماری سازه متناقض نباشد اما درصورتیکه میلگرد سراسری دارای وصله باشد که امکان لغزش میلگردهای سراسری در محل وصله بر روی یکدیگر امکانپذیر باشد، نرم افزار طول میلگردهای سراسری را به ضریب تعین شده از سوی کاربر، گرد خواهد نمود.


  افزودن پارامتر ضریب بعد ستون در محاسبه طول بحرانی ستونها که میبایست در آن طول خاموت ویژه تعبیه گردد

در محاسبه طول بحرانی ستونها ویا همان
Lo برای تعبیه خاموت ویژه، یکی از کنترلهای موجود بعد ستون میباشد، بوسیله پارامتر اضافه شده، کاربر میتواند ضریب بعد ستون را برای محاسبه طول بحرانی تعیین نماید. بغبارت دیگر توسط این پارامتر کاربر میتواند براحتی طول ناحیه بحرانی ستون را براساس ضریبی از بعد ستون تعیین و کنترل نماید.
برای تنظیم این پارامتر از منوی اصلی نرم افزار، منوی
Define و سپس گزینه Column Section Tie Details را انتخاب نمایید و سپس در پنجره نمایان شده پارامتر Column Dimension Multiplayer for Calculate Lo Height را روی عدد مورد نظر خود تنظیم نمایید. این پارامتر بصورت پیش فرض بر روی عدد یک تنظیم شده است.


  محاسبه نسبت حجمی آرماتور دور پیچ به حجم کل هسته بر اساس مبحث نهم ویرایش 1392 برای خاموت دورپیچ ستونهای استوانه ای

در نسخه جدید در محاسبات مربوط به خاموت دورپیچ ستونهای استوانه ای، همانگونه که در تصویر زیر  مشاهده میگردد بر اساس بند 9-14-9-3 حداقل خاموت دورپیچ بر اساس نسبت حجمی آرماتور دورپیچ به حجم کل هسته کنترل میگردد.




  افزودن پارامتر تعیین گام رند کردن فاصله بین خاموتها و سنجاقیها در دیوارهای برشی

در نسخه جدید این امکان فراهم گردیده است که کاربران بتوانند فاصله ارتفاعی بین سنجاقیها و خاموتها در دیوارهای برشی را به ضرایب دلخواه خود گرد نمایند.
برای این منظور از منوی
Design گزینه shear Wall Reinforcing Design Configuration را انتخاب نمایید تا رابط کاربری مربوطه نمایان گردد. سپس همانند تصویر زیر پارامتر Specify Rounding Step of Vertical Space Between Wall Ties and Tiepins را روی عدد مورد نظر خود تنظیم نمایید. این پارامتر بصورت پیش فرض روی عدد 1 تنظیم شده است.


   آپدیت کردن مقادیر پیش فرض ضخامت کاور بتنی میلگردهای المانهای مختلف سازه ای

در نسخه جدید
مقادیر پیش فرض نرم افزار برای پوشش بتن میلگردهای تیر، ستون و دیوارهای برشی بر اساس تغییرات آیین نامه آپدیت گردیده است. این مقادیر همانند تصویر زیر از طریق منوی Define و گزینه Cover Thickness of Rebars قابل مشاهده و یا ویرایش میباشند.
در صورتیکه مقادیر پیش فرض نرم افزار بوسیله کاربر تغییر و ذخیره شده باشند، از طریق منوی
Configuration Settings در رابط کاربری تنظیمات کاور میلگردها و سپس گزینه Delete User Default Configuration میتوان این تغییرات را حذف و مجددا مقادیر پیش فرض نرم افزار برای پوشش بتنی میلگردها را فعال نمود.


  بهبود برخی روالها و الگوریتمهای نرم افزار

بمنظور راحتی بیشتر کاربران، اصلاح برخی باگها و نیز افزایش کیفیت گرافیک ترسیمات و خروجیهای اجرایی نرم افزار، تغیییراتی در برخی روالها ایجاد و یا تصحیحات لازمه اعمال گردید.







گروه مهندسین فراسا اسپانسر کنفرانس ملی روشهای عددی در مهندسی عمران NMCE 2016  .


  FARASA Engineering Group




گروه مهندسین فراسا اسپانسر کنفرانس ملی روشهای عددی در مهندسین عمران NMCE2016


    گروه مهندسین فراسا در جهت حمایت از اعتلای علمی مهندسین و ارج نهادن به تلاشهای اندیشمندان، صاحب نظران و پژوهشگران گرامی کشور عزیزمان، به جمع حامیان کنفرانس ملی روشهای عددی در مهندسی عمران، NMCE 2016 پیوست.

این کنفرانس در مباحث مهندسی عمران، مکانیک و علوم مرتبط با کامپیوتر، برق، تاسیسات و فناوری های نوین ساختمانی با حضور اندیشمندان، صاحب نظران و محققین و ارائه آخرین دستاوردهای علمی آنان در اسفندماه 1394 برگزار گردید.




آدرس سایت رسمی کنفرانس:

 http://NMCE2016.ir



    What is new in ETABS MATE Software Version 1.3.515

  FARASA Engineering Group > Technical Service


 نسخه 1.3.515 نرم افزار با بسیاری تواناییهای جدید

    نسخه جدید نرم افزار با اضافه شدن بسیاری قابلیتهای جدید و بهبود برخی از الگوریتمها و روالها، آماده گردید و آماده استفاده کاربران گرامی میباشد. تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  امکان وارد کردن نتایج طراحی سازه از ETABS 2015 به نرم افزار از طریق فرمت XML نیز فراهم گردید.

با توجه به حساسیت موتورهای پایگاه داده های اکسس مایکروسافت و مشکلاتی که برخی از کاربران در اکسپورت کردن و یا ایمپورت کردن نتایج بصورت فایل اکسس داشتند، امکان وارد کردن نتایج طراحی از
ETABS 2015 با فرمت XML علاوه بر فرمتهای قبلی نیز به نرم افزار اضافه گردید. بنابراین در این نسخه کاربران قادر خواهند بود علاوه بر فرمت Access، فرمت RTF و فرمت متنی از فرمت XML نیز برای وارد کردن اطلاعات طراحی فریم سازه و دیوارهای برشی به نرم افزار استفاده نمایند.
فرمت
XML همانند فرمت اکسس از دقت بسیار بالایی در انتقال داده ها برخوردار میباشد و علاوه بر پایداری بیشتر و مشکلات سیستمی کمتر، از سرعت بسیار بالایی نیز در اکسپورت کردن، ایمپورت کردن و ذخیره نمودن اطلاعات برخوردار میباشد.
روش تولید و ذخیره فایل نتایج طراحی با فرمت
XML نیز کاملا مشابه ذخیره با فرمت اکسس میباشد. برای این منظور در ETABS 2015 از منوی File گزینه Export و سپس ETABS Table to XML را انتخاب نمایید تا رابط کاربری Choose Table نمایان گردد. سپس همانند تصویر زیر گزینه های Concrete Design یا Shear Wall Design و یا هر دو را انتخاب نمایید تا فایل XML حاوی نتایج طراحی در مسیر مورد نظر شما ذخیره گردد. توجه نمایید که در این حالت نیز سیستم واحدهای فایل میبایست kgf -cm باشد.

  ترسیم ریب ها و یا همان تیرهای فرعی بصورت خودکار در سقفهای تیرچه بلوک.

روالهای لازم درخصوص تشخیص، محاسبه و ترسیم ریب ها در سقفهای تیرچه بلوک به نرم افزار افزوده گردیده است تا نرم افزار بصورت خودکار و درصورت تمایل کاربر ریب ها را در سقفهای تیرچه بلوک ترسیم نماید. همانگونه که در تصویر زیر مشاهده میگردد در این رابط کاربری پیکربندیهای لازمه جهت ترسیم ریبها بصورت پیش فرض انجام گرفته است، اما این تنظیمات براحتی توسط کاربران قابل ویرایش و تغییر میباشند. علاوه بر ترسیم ریب ها در نقشه های اجرایی، در محیط گرافیکی نرم افزار نیز ریبها بصورتی که در شکل زیر مشاهده میگردد، ترسیم میشوند.

برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.



  افزودن امکان وارد کردن بیش از یک فایل نتایج طراحی دیوارهای برشی

در نسخه های قبلی نرم افزار تنها امکان وارد کردن چندین فایل نتایج طراحی برای فریم سازه (تیر و ستون) وجود داشت و برای نتایج طراحی دیوارهای برشی، فقط امکان وارد کردن یک فایل وجود داشت. با توجه با آیین نامه های جدید و لزوم کنترل طراحی دیوارهای برشی برای 50% نیروی زلزله امکان وارد کردن بیش از یک فایل نتایج طراحی دیوارهای برشی نیز در این نسخه به نرم افزار افزوده گردید.
در صورت وارد کردن بیش از یک فایل طراحی، نرم افزار طراحی آرماتوربندی را بر اساس ماکزیمم نتایج از تمامی فایلهای طراحی وارد شده به نرم افزار انجام خواهد داد.
برای این منظور همانگونه که در تصویر روبرو مشاهده میگردد، در منوی
File نرم افزار علاوه بر گزینهImport Shear Wall Design Summary File 1 گزینه Import Shear Wall Design Summary File 2, 3 نیز اضافه گردیده است که از طریق آنها میتوان فایل اول نتایج طراحی دیوارهای برشی و سپس فایلهای بعدی را به نرم افزار وارد نمود.





  افزودن رابط کاربری مشاهده فایلهای وارد شده به نرم افزار

بمنظور جلوگیری از بروز اشتباه در وارد کردن فایلهای نتایج طراحی سازه و یا حصول اطمینان از درستی فایلهای داده شده به نرم افزار، یک رابط کاربری برای مشاهده اطلاعات فایلهای وارد شده، طراحی و در نسخه جدید به نرم افزار اضافه گردید.
همانگونه که در تصویر
بالا مشاهده میگردد، از طریق منوی File نرم افزار و سپس گزینه View Imported Files Information میتوان به این رابط کاربری دسترسی یافت. با استفاده از این دستور رابط کاربری مربوطه همانند شکل زیر نمایان خواهد شد و از طریق آن میتوان فایلهای وارد شده را کنترل نمود.



  قابلیت تعیین شکل سنجاقیهای ستونها توسط کاربران

در نسخه جدید این قابلیت به نرم افزار افزوده گردید که نوع خم سنجاقیهای ستون توسط کاربر تعیین گردد. به این منظور همانگونه که در تصویر زیر مشاهده میگردد، گزینه های تعیین زوایای خم سنجاقیها در قسمت پیکربندی ترسیمات ستونها قرار داده شده است و کاربران میتواند نحوه ترسیم سنجاقیها در نقشه های اجرایی را براحتی تعیین نمایند.
در صورتیکه تعداد سنجاقیها در مقطع بیشتر از یک عدد باشد، نرم افزار بصورت خودکار جهت سنجاقیها را بصورت یکدرمیان برعکس خواهد کرد.




  افزایش حجم نرم افزار برای سازه های بسیار بزرگ

یکی از ویژگیهای بارز نرم افزار امکان استفاده از آن برای سازه های بزرگ میباشد، در این نسخه باز هم بر حجم ماتریسهای نرم افزار افزوده گردید تا نرم افزار در سازه های بسیار بزرگ نیز به بهترین نحو عمل نماید. شایان ذکر است که نرم افزار در چند پروژه بسیار بزرگ واقعی با متراژهای حدود
90,000 متر مربع بصورت موفقیت آمیزی مورد استفاده قرار گرفته است.



  تصحیح برخی اشکالات موجود در نسخه های قبلی و بهبود برخی روالها

برخی اشکالات موجود در خواندن اطلاعات سازه های مدل شده با
ETABS 2015 در این نسخه تصحیح گردیده است و برخی از روالهای مربوطه اصلاح گردیدند.







برگزاری سمینار آموزشی نرم افزار در اصفهان    .


  FARASA Engineering Group


برگزاری سمینار آموزشی نرم افزار ETABS MATE در سازمان طراحی شهرداری اصفهان

 این سمینار بمنظور معرفی قابلیتهای نرم افزار ETABS MATE و نیز آموزش برخی نکات خاص، با هدف استفاده صحیح از امکانات نرم افزار، با همکاری سازمان طراحی شهرداری اصفهان و گروه مهندسین فراسا، با حضور جمعی از مهندسین محاسب استان اصفهان در تاریخ دوشنبه 20 مهرماه 1394 در محل سالن اجتماعات سازمان طراحی شهرداری اصفهان برگزار گردید.







    What is new in ETABS MATE Software Version 1.3.505 (Compatible with ETABS 2015, ETABS 2013 And ETABS 9)

  FARASA Engineering Group > Technical Service


 نسخه 1.3.505 نرم افزار با قابلیت سازگاری با ETABS 2015 و بسیاری تغییرات دیگر آماده استفاده کاربران گرامی گردید.

بلطف ایزد یکتا و تلاشهای شبانه روزی همکاران ما در گروه مهندسین فراسا نسخه 1.3.505 نرم افزار با قابلیت سازگاری با ETABS 2015 و همچنین ETABS 2013 در کنار نسخه های قبلی ایتبز و نیز برخی قابلیتهای جدید آماده استفاده کاربران گرامی گردید. تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  ایجاد سازگاریهای لازم برای انتقال سازه از نسخه های ETABS 2013 و ETABS 2015 به نرم افزار.
در این نسخه سازگاریهای لازم برای وارد کردن اطلاعات سازه از نسخه های جدید نرم افزار ایتبز انجام پذیرفته است و کاربران گرامی قادر خواهند بود براحتی و مشابه با همان روندی که برای انتقال از نسخه های ایتبز 9 استفاده مینمودند، هندسه مدل و اطلاعات طراحی سازه پروژه خود را بسادگی به نرم افزار منتقل نمایند. برای مطالعه اطلاعات بیشتر در این خصوص میتوانید مطلب "نحوه انتقال سازه از ETABS 2015" را در قسمت مقالات سایت مشاهده فرمایید.

ETABS MATE is Compatible with ETABS 9 and ETABS 2013


  افزودن امکان وارد کردن اطلاعات نتایج طراحی با فرمت متنیTXT و فرمت MDB یا همان فرمت پایگاه داده های اکسس مایکروسافت از ایتبز 9

بمنظور افزایش انعطاف پذیری نرم افزار و امکان ورود اطلاعات به نرم افزار از طریق خروجیهای مختلف، در نسخه جدید علاوه بر امکان وارد کردن نتایج طراحی از فرمت RTF، امکان استفاده از خروجیهای متنی با فرمت TXT و خروجی اکسس نرم افزار ایتبز با فرمت MDB نیز فراهم گردیده است تا کاربران گرامی بتوانند با سرعت بیشتری انتقال نتایج طراحی سازه به نرم افزار را انجام دهند. با توجه به این موضوع که تولید فایل خروجی با فرمت RTF برای پروژه های بزرگ توسط ایتبز به کندی انجام میگیرد، تو صیه میشود که برای ساخت فایل حاوی نتایج طراحی سازه در اینگونه پروژه ها از فرمت اکسس استفاده نمایید. برای این منظور پس از طراحی سازه، از طریق منوی File، گزینه Export و سپس دستور Save Input/Output as Access Data Base File با فعال گردن آیتم DESIGN DATA در پنجره باز شده، اقدام به ساخت فایل خروجی طراحی با فرمت اکسس بنمایید.


ایجادد تغییراتی در پانل Layer Display بمنظور کاربری بهتر این پانل

همانگونه که در تصویر زیر مشاهده میگردد، بمنظور استفاده بهینه تر و کاربردی تر شدن پانل
Layer Display برخی از لایه های موجود حذف و لایه های دیگری به این پانل اضافه گردید.

   نمایش بارهای اختصاص داده شده به کفهای سازه با فرمتی کاربردی روی پلان سازه

با توجه به اهمیت ویژه اختصاص صحیح بارگذاری کفها در مدل سازه، در نسخه جدید بمنظور کنترل راحتتر بارگذاریهای اعمال شده به کفها و نیز استفاده از خروجیهای نرم افزار برای درج در دفترچه محاسبات، این قابلیت به نرم افزار اضافه گردید که کلیه بارهای گسترده اختصاص یافته به کفها در محیط گرافیکی و در خروجیهای چاپی نرم افزار، با فرمتی بسیار کاربردی و بصورتی خلاصه بر روی پلانهای سازه، قابل مشاهده باشند. این اطلاعات از طریق پانل
Layer Display در کنار محیط اصلی نرم افزار و گزینه Floor Loading Details بصورت شکل زیر قابل مشاهده خواهد بود. همانگونه که در تصویر زیر مشاهده میگردد کنترل بارگذاری کفهای سازه بوسیله این لایه براحتی امکان پذیر خواهد بود و درصورتیکه برخی از بارگذاریها مانند تصویر زیر فراموش شده باشند، این اشتباهات بسادگی قابل تشخیص خواهند بود.
شایان ذکر است که از این قابلیت نرم افزار هم در سازه های بتنی و هم در سازه های فولادی میتوان استفاده نمود.




نمایش مقاطع اختصاص داده شده به کفهای سازه

بمنظور کنترل راحتتر و استفاده از خروجیهای نرم افزار برای درج در دفترچه محاسبات، نام مقاطع اختصاص داده شده به کفها روی پلان سازه درج میگردد. این مشخصات از طریق پانل
Layer Display در کنار محیط اصلی نرم افزار و گزینه Floor Assignment Details قابل مشاهده میباشد.

  اضافه شدن امکان ترسیم خاموتهای ویژه در طرفین اتصالات تیر به تیر در ترسیمات پروفیل طولی تیرها

با اضافه شدن گزینه Rearrange Tie Space Around Intermediate Beam در پنجره Export Beam Profile to AutoCAD شما میتوانید از خاموتهای ویژه یرای هر دو سوی اتصالات تیر به تیر در پروفیل طولی تیرها استفاده نمایید. با فعال کردن گزینه مذکور نرم افزار در فاصله ای معادل دو برابر ارتفاع تیر و در دو سوی تیر فرعی خاموتهای تیر را بصورت ویژه ترسیم مینماید و در غیر اینصورت نرم افزار بدون توجه به اتصالات تیر به تیر موجود، ترسیم خاموتهای تیر را به انجام خواهد رسانید.
دقت نمایید که تنها در صورتی میتوانید از این گزینه استفاده نمایید که گزینه
Show Intermediate Beam on Profile فعال باشد.

  اضافه شدن پارامتر قابل تنظیم (L/d) ماکزیمم برای اعمال خاموتهای یکسان در کل طول تیر

توسط این گزینه شما قادر خواهید بود حداکثر طول تیر را بصورت ضریبی از ارتفاع تیر، برای ترسیم خاموت یکسان ویژه در کل طول تیر مشخص نمایید. این گزینه بصورت پیش فرض روی عدد 6 تنظیم شده است. بعنوان مثال اگر ارتفاع تیری 40 سانتیمتر باشد بنابراین اگر طولش تا حداکثر 240 سانتیمتر باشد برای کل طول تیر خاموت ویژه و بصورت یکسان ترسیم خواهد نمود و درصورتیکه طولش بیشتر از 240 سانتیمتر باشد در انتها های تیر خاموت ویژه و در وسط تیر خاموت غیر ویژه در پروفیل طولی ترسیم خواهد نمود.
تنظیم این پارامتر توسط گزینه
L/d) max for Consider Uniform Ties) در پنجره Export Beam Profile to AutoCAD امکان پذیر خواهد بود.

  اضافه نمودن پنجره محاوره ای برای ذخیره کردن اطلاعات پروژه قبل از خروج

بمنظور جلوگیری و عدم از دست رفتن اطلاعات ذخیره نشده در برنامه و یا خروج اشتباهی از نرم افزار بدون ذخیره اطلاعات پروژه، قبل از خروج از برنامه سوال ذخیره و یا عدم ذخیره اطلاعات پروژه در فرمت نرم افزار با پسوند EMC از کاربر پرسیده خواهد شد و سپس با تایید کاربر با ذخیره اطلاعات و یا بدون ذخیره اطلاعات، نرم افزار بسته خواهد شد.

  اصلاحاتی در برخی از روالهای نرم افزار

بمنظور راحتی بیشتر کاربران، اصلاح برخی باگها و نیز افزایش کیفیت گرافیک ترسیمات و خروجیهای اجرایی نرم افزار، تغیییراتی در برخی روالها ایجاد و یا تصحیحات لازمه اعمال گردید.








    Release Persian Help Version 1.3.501

  FARASA Engineering Group > Technical Service





فایل راهنمای فارسی نرم افزار آپدیت گردید.

   بعلت تغییرات گسترده ایجاد شده در نرم افزار در نسخه های اخیر و اضافه شدن بسیاری قابلیتهای جدید به نرم افزار، راهنمای فارسی نرم افزار بر اساس آخرین تغییرات مورد بازنگری قرار گرفت و فایل نسخه جدید این راهنما باز تولید گردید. ورژن نسخه جدید بازتولید شده 1.3.501 میباشد.

 لطفا برای استفاده از راهنمای جدید، فایل مربوطه را توسط لینک زیر دریافت نمایید و در فولدر نصب نرم افزار جایگزین فایل قبلی بنمایید.



    Download   Persian Help version 1.3.501 (5.1 MB)










    معرفی نرم افزار ETABS MATE در "کتاب کاربرد استاندارد 2800 ویرایش 4 در ETABS


  FARASA Engineering Group > Technical Service


  معرفی نرم افزار ETABS MATE در کتاب "کاربرد استاندارد 2800 ویرایش 4 در ETABS" از انتشارات علم عمران



جهت آشنایی بیشتر مهندسان گرامی با نرم افزار ETABS MATE، مطالبی در خصوص معرفی قابلیتها و ویژگیهای بارز نرم افزار، بصورت پیوست در انتهای کتاب "کاربرد استاندارد 2800 ویرایش 4 در ETABS" از انتشارات علم عمران، به چاپ رسید.



عنوان کتاب: کاربرد استاندارد 2800 ویرایش 4 در ETABS
ناشر:  علم عمران
کدکتاب:  B-95
سال انتشار:  1394
نوبت چاپ/ ویرایش: اول
معرفی
کتاب:
 این اثر با هدف معرفی ضوابط و مقررات مربوط به طراحی سازه‌های ساختمانی براساس ویرایش چهارم استاندارد 2800، بررسی مفاهیم مرتبط و ارائه روشهای کاربرد آن در نرم افزار ETABS تالیف شده است.

مشاهده مقدمه کتاب Standard2800b






    What is new in ETABS MATE Software Version 1.3.428

  FARASA Engineering Group > Technical Service


 بلطف ایزد یکتا و تلاش شبانه روزی همکاران ما در گروه مهندسین فراسا نسخه 1.3.428 نرم افزار با افزوده شدن بیش از بیست مورد قابلیتهای جدید و نیز برخی تصحیحات آماده استفاده کاربران گرامی گردید.

تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  اضافه نمودن امکان درج جداول لیستوفر در کنار نقشه های اجرایی ترسیم شده توسط نرم افزار.
بواسطه روالهای اضافه شده به نرم افزار در نسخه جدید امکان درج جداول لیستوفر در کنار نقشه های اجرایی فراهم آورده شده است و درصورت تمایل کاربران، نرم افزار بصورت خودکار جداول لیستوفر میلگردهای مصرفی را در کنار نقشه های خروجی ارائه مینماید و نیز تک تک میلگردهای ترسیم شده را با
Pos Number مختص بخود، نامگذاری یا لیبلینگ مینماید.
در این نسخه به کاربران اجازه داده میشود که تعیین کنند، نرم افزار میلگردهای ترسیمی را نامگذاری نماید و جداول لیستوفر را در کنار نقشه ها درج نماید و یا اینکه جداول لیستوفر را بدون نامگذاری میلگردها در خروجیهای اجرایی درج نماید و یا اینکه اصلا جداول لیستوفر میلگردها در نقشه های اجرایی درج نگردند.
نرم افزار جداول لیستوفر میلگردهای اصلی و نیز خاموتها را بصورت مجزا ارائه مینماید و علاوه بر آن خلاصه ای از وزن، طول و تعداد شاخه موردنیاز میلگردها را نیز به تفکیک سایز میلگردها، بصورت جدول در پایین جداول لیستوفر ارائه میدهد که  میتواند بسیار مورد استفاده قرار گیرد.
خاطر نشان میگردد که دقت وزن و طول میلگردهای محاسبه شده در این لیستوفرها بسیار بیشتر از مقادیر تخمینی محاسبه شده در گزارشهای متریال نرم افزار میباشد.
از طریق لینک قرار داده شده در پایین این مطلب میتوانید فایل اتوکد نمونه نقشه جدید ترسیم شده توسط نرم افزار بهمراه لیستوفر را دریافت نمایید.

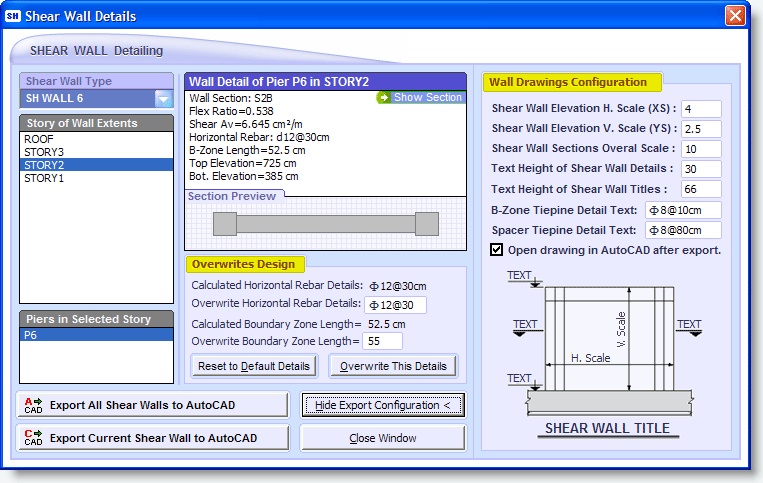

  افزودن امکان تعریف فاصله بین میلگردهای عمودی دیوار برشی در نواحی مرزی
در این نسخه، نرم افزار به کاربران اجازه میدهد که تعیین نمایند آیا در صورتیکه فاصله بین میلگردهای عمودی دیوار بیش از 20 سانتیمتر باشد، فاصله بین میلگردهای عمودی ذیوار در ناحیه مرزی را کاهش بدهد یا خیر.
علاوه بر ان کاربران میتوانند فاصله میلگردهای عمودی دیوار از یکدیگر در ناحیه مرزی را نیز تعیین نماید.
این امکان از طریق منوی
Design و توسط رابط کاربری Shear Wall Reinforcing Design Configuration در دسترس کاربران میباشد.

  امکان تعریف حداقل طول ناحیه مرزی برای دیوارهای برشی
در این نسخه کاربران میتوانند یک حداقل طول برای ناحیه مرزی دیوارها تعیین نمایند. در این حالت درصورتیکه طول ناحیه مرزی دیوار کمتر از حداقل طول تعریف شده توسط کاربر باشد، نرم افزار بصورت خودکار این حداقل را برای طول ناحیه مرزی درنظر خواهد گرفت. این امکان افزوده شده میتواند کمک چشمگیری به کاهش مقاطع ترسیمی دیوارهای برشی بنماید.
این امکان از طریق منوی
Design و توسط رابط کاربری Shear Wall Reinforcing Design Configuration در دسترس کاربران میباشد.

  اضافه شدن تایتل به تمامی پلانها در نقشه های اجرایی
در نسخه جدید بمنظور راحتی بیشتر کاربران در زیر تمامی پلانهای ترسیم شده توسط نرم افزار، تایتل پلان بهراه برخی اطلاعات شامل ارتفاع و نام طبقه نیز بصورت خودکار درج میگردد.

  زیبا سازی ترسیمات خروجی نقشه های اجرایی نرم افزار
در نسخه جدید برخی اصلاحات بمنظور شکیل تر شدن ترسیمات خروجی نرم افزار صورت گرفته است و فرمت کلیه تایتلهای خروجی نقشه های اجرایی نرم افزار تغییر و یکسان سازیهای لازمه انجام گرفته است.
از طریق لینک قرار داده شده در پایین این مطلب میتوانید فایل اتوکد نمونه نقشه ترسیم شده توسط  نسخه جدید نرم افزار  را دریافت نمایید.

  امکان تعریف ضخامت کاور بتنی میلگردهای تیر و ستون بصورت مجزا
این امکان فراهم گردیده است که کاربران بتوانند ضخامت کاور بتنی میلگردهای تیر، ستون و دیوارهای برشی را بصورت مجزا در نرم افزار تعریف نمایند.
نرم افزار بصورت خودکار از این مقادیر تعریف شده در ترسیمات نقشه های اجرایی سازه استفاده خواهد نمود.

  امکان ذخیره نقشه های اجرایی ستونها بدون نقشه های جزئیات تیرها
بمنظور افزایش سرعت و راحتی کاربران این امکان در نسخه جدید فراهم آمده است که کاربران بتوانند تعیین نمایند که نقشه های اجرایی فریمها بصورت کامل ذخیره شوند و یا اینکه تنها نقشه های ستونگذاری و پروفیل ارتفاعی ستونها بصورت فایل اتوکد ذخیره گردد.

  افزایش سرعت ترسیمات و ذخیره فایل اتوکد نقشه های اجرایی دیوارهای برشی
با بهینه سازی روالهای مربوط به ترسیمات دیوارهای برشی، سرعت ترسیم و ذخیره نقشه های اجرایی دیوارهای برشی بوسیله نرم افزار در این نسخه تا حداقل دو برابر افزایش یافت و این زمان برای ساختمانهای معمولی به کسری از ثانیه کاهش یافت.

  افزوده شدن امکان درج یا عدم درج خط اندازه مربوط به مشخص نمودن ناحیه مرزی دیوارهای برشی
از طریق گزینه Insert Boundary Zone Dimension Details که در رابط کاربری Shear Wall Information در قسمت Export Drawings قرار داده شده است، کاربر میتواند درج یا عدم درج جزئیات اندازه گذاری نواحی مرزی دیوارهای برشی را کنترل نماید.

  افزایش کیفیت ترسیمات نقشه های اجرایی دیوارهای برشی
با بهینه سازی روالهای مربوط به ترسیمات دیوارهای برشی، کیفیت ترسیمات نقشه های اجرایی دیوارهای برشی افزوده گردید و برخی اشکالات موجود اصلاح گردید. همچنین پیشنمایش دیوارهای برشی در نرم افزار نیز در نسخه جدید، با کیفیت بسیار بهتری انجام میپذیرد.

  گزینه درنظر گرفتن فولاد پیچشی تیرها در رابط کاربری تنظیمات طراحی آرماتوربندی بصورت پیش فرض غیرفعال گردید.
بنا به پیشنهاد بسیاری از کاربران گرامی گزینه درنظر گرفتن فولادهای پیچشی تیرها در پروسه طراحی آرماتوربندی تیرها بصورت پیش فرض غیرفعال گردید. درصورتیکه کاربران مایل باشند فولاد پیچشی در طراحی آرماتوربندی در نظر گرفته شود میبایست گزینه مورد نظر را شخصا فعال نمایند. این گزینه از طریق منوی Design و توسط رابط کاربری Frame Reinforcing Design Configuration و گزینه Consider Tensional Steel Area in Reinforcing Design توسط کاربران قابل تنظیم میباشد.

  بهینه سازی الگوریتم محاسبه طول وصله ستونها
در نسخه های قبلی طول همپوشانی میلگردهای ستون بر اساس طول وصله بزرگترین قطر میلگردهای وصله شونده محاسبه میشد اما در نسخه جدید طول همپوشانی میلگردها براساس بزرگترین مقدار بدست آمده از محاسبه طول مهاری میلگرد با قطر بزرگتر ویا طول وصله میلگرد با قطر کوچکتر در نظر گرفته میشود که این مسئله در کاهش وزن میلگردهای مصرفی ستون تاثیر زیادی خواهد داشت.

  ایجاد تغییراتی در نمایش اطلاعات لایه Column Type-Section و افزایش جزئیات قابل مشاهده در این لایه
در نسخه جدید اطلاعات قابل مشاهده ستونها در محیط گرافیکی نرم افزار افزایش داده شد است و در  لایه Column Type-Section علاوه بر نام مقطع ستون و فولاد برشی محاسباتی، مشخصات دیگری ازقبیل ابعاد مقطع ستون، سطح مقطع مجموع آرماتورهای مقطع و نیز درصد فولاد ستون نیز قابل مشاهده میباشد که میتواند کمک چشمگیری در جلوگیری از بروز اشتباه بنماید.
برای این منظور از پانل
Layer Display در پنجره اصلی نرم افزار، گزینه Column Type-Section را انتخاب نمایید تا اطلاعات فوق الذکر مشاهده گردد.

  درج ضخامت فونداسیون در پروفیل طولی ستونها
بمنظور جلوگیری از محاسبه اشتباه طول ریشه ستونها، در نسخه جدید مقدار ضخامت فونداسیون در پروفیل طولی ستونها نمایش داده میشود تا کاربر در صورت عدم تعریف ضخامت دقیق فونداسیون متوجه این نکته بشود و به تصحیح این پارامتر بپردازد.
همچنین این امکان نیز در نسخه جدید فراهم گردیده است که کاربران بتواند از طریق منوی
Define و گزینه Foundation Thickness ضخامت فونداسیون را در کل پروژه تعیین نماید.

  امکان حذف کلیه مقادیر مربوط به طراحی آرماتورهای افقی دیوار که توسط کاربر وارد شده است
بمنظور راحتی بیشتر کاربران این امکان در نسخه جدید فراهم گردیده است که بتوان تمامی جزئیات طراحی آرماتورهای افقی و طول نواحی مرزی دیوار را که توسط کاربر تغییر داده شده است را بصورت یکجا حذف نمود و مجددا از طراحیهای پیش فرض خود نرم افزار برای این موارد استفاده نمود.
برای استفاده از این امکان جدید، در رابط کاربری
Shear Wall Information منوی Overwrite Manager گزینه Reset Total Wall Design Overwrites را انتخاب نمایید. در این حالت تمامی  Overwrite های انجام شده برای جزئیات آرماتورهای افقی دیوار و طول نواحی مرزی بصورت یکجا و برای تمامی دیوارها حذف خواهد شد و مجددا جزئیات طراحی محاسبه شده توسط نرم افزار اعمال خواهد گردید.

  نمایش مقدار فولاد برشی تامین شده بوسیله آرماتورهای افقی دیوار
در رابط کاربری
Shear Wall Information بمنظور راحتی بیشتر کاربران و نیز اطلاع از میزان فولاد برشی تامین شده بوسیله آرماتورهای افقی دیوار که توسط نرم افزار محاسبه گردیده است و یا توسط کاربر تعیین شده است، مقدار این پارامتر در قسمت  Overwrites Design درج میگردد.
همچنین در صورتیکه کاربر جزئیات آرماتورهای افقی دیوار که توسط نرم افزار محاسبه شده است را بگونه ای تغییر دهد که جوابگوی میزان برش محاسباتی نباشد، این پارامتر بصورت خودکار با رنگ قرمز درج میگردد تا کاربران براحتی متوجه بروز اشکال بشوند.

  ایجاد امکان استفاده از اعداد با یک رقم اعشار برای فاصله بین خاموتهای ستونها

  بازنگری روالهای تیپ بندی دیوارهای برشی و بهبود عملکرد نرم افزار در سازه هایی که دارای دو یا چند تراز فونداسیون میباشند
در نسخه جدید روالهای تیپ بندی دیوارهای برشی مورد بازنگری قرار گرفت که در نتیجه آن دیوارهایی که بعلت تغییر تراز فونداسیون، از تراز پایه مدل شروع نمیشوند نیز در پروسه تیپ بندی نرم افزار وارد میگردند و مانند دیوارهای معمول در پروسه طراحی و ترسیمات نرم افزار قرار میگیرند.

  تغییراتی در جدول طول طول وصله میلگردها
در این نسخه برای جلوگیری از اشتباه و نیز مشخص بودن مبنای محاسبات طولهای وصله، مشخصات فولاد و بتن تعریف شده در پروژه در بالای جداول وصله آرماتورها درج خواهد شد.

  اصلاح و بهینه سازی برخی روالهای نرم افزار
بمنظور راحتی بیشتر کاربران، اصلاح برخی باگها و نیز افزایش کیفیت گرافیک، ترسیمات و خروجیهای اجرایی نرم افزار، تغیییراتی در برخی روالها ایجاد و یا تصحیحات لازمه اعمال گردید.

افزودن جدول ضخامت خطوط در کنار نقشه های اجرایی برای افزایش کیفیت چاپ.


متمایز کردن پارامترهای مربوط به درج لیستوفر در رابطهای کاربری مربوطه بوسیله نماد  LIST  بمنظور راحتی بیشتر کاربران.

  نمونه نقشه یک دیواربرشی بهمراه جداول لیستوفر که توسط نسخه جدید نرم افزار تهییه گردیده است.

دریافت فایل اتوکد نمونه نقشه ترسیمات انجام شده بوسیله آپدیت جدید نرم افزار


بجاست از کلیه کاربران گرامی که با پیشنهادات سازنده خود به افزایش توانمندیهای نرم افزار در این نسخه کمک نموده اند صمیمانه تشکر نماییم.








    Update Changes in ETABS MATE Version 1.3.400 to 1.3.404

  FARASA Engineering Group > Technical Service


 تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  اضافه نمودن امکان ترسیم پروفیل طولی یا همان نمای جانبی تیرها به نرم افزار.
بواسطه روالهای اضافه شده به نرم افزار در نسخه جدید، کاربران قادر خواهند بود براحتی و با سرعتی باور نکردنی نقشه های اجرایی پروفیل طولی تیرها را ترسیم نمایید. نرم افزار بصورت خودکار پروفیلهای طولی تیری را شناسایی، نامگذاری و مرتب مینماید و البته این امکان را نیز به کاربر میدهد که پروفیلهای طولی را بررسی، حذف و یا براحتی توسط کلیک کردن روی تیرهای مورد نظر، اضافه نماید. پس از آن توسط پارامترها و امکانات مختلف درنظر گرفته شده در این روالها، کاربر قادر خواهد بود نقشه های اجرایی را باکیفیتی بسیار عالی و بگونه ای قابل کنترل مطابق با سلیقه خود بصورت خودکار ترسیم و در قالب ترسیمات معمول نرم افزار اتوکد ذخیره نماید. شایان ذکر است که این بار نیز سرعت انجام ترسیمات نقشه های اجرایی بسیار زیاد است و مثلا برای یک ساختمان 4 طبقه با متراژ 4000 متر مربع، انجام این ترسیمات با یک کامپیوتر معمولی تنها در حدود یک ثانیه میباشد.

اطلاعات بیشتر در خصوص نحوه ترسیم پروفیل طولی تیرها

  افزودن رابط کاربری پیکربندی نحوه محاسبه طولهای مهاری و طول وصله همپوشانی
رابط کاربری بسیار راحت با امکان انتخاب محاسبه ضرایب طول وصله توسط نرم افزار و یا تعیین ضرایب وصله توسط کاربر به نرم افزار اضافه گردید. توسط این رابط گرافیکی کاربر قادر خواهد بود پارامترهای محاسبه طول مهاری توسط نرم افزار را پیکربندی نماید و یا ضرایب دلخواه خود را برای محاسبه طول وصله میلگردها با توجه به سایز میلگرد و نیز محل قرارگیری میلگرد تعیین نماید. علاوه بر آن کاربر قادر خواهد بود این تنظیمات را ذخیره نماید تا در پروژه های دیگر نیز بتواند از آنها استفاده نماید. این رابط از طریق منوی
Define گزینه Overlap and Anchor Length در دسترس کاربران خواهد بود.

اطلاعات بیشتر در خصوص نحوه پیکربندی پارامترهای محاسبه طول مهاری

  افزودن رابط کاربری نمایش طولهای وصله
بمنظور راحتی کاربران جدول طول وصله میلگردها از طریق منوی
Report گزینه Rebar Overlap Length Table و یا از طریق میانبر Ctrl+L همواره در دسترس کاربران میباشد. علاوه بر آن از طریق منوی Export موجود در این رابط کاربری شما قادر خواهید بود جدول طول وصله میلگردها را در قالب ترسیمات نرم افزار اتوکد ذخیره نمایید.

  بروز رسانی فایل راهنمای فارسی بر اساس آخرین تغییرات نرم افزار
با توجه به تغییرات گسترده نرم افزار در نسخه های اخیر، فایل راهنمای نرم افزار و نیز راهنمای تحت وب نرم افزار بروز گردید.
توصیه میشود که کلیه کاربران گرامی حتما این فایل راهنما را از قسمت دانلود سایت و یا بوسیله لینک زیر دریافت و جایگزین فایل راهنمای قبلی در فولدر نصب نرم افزار بنمایند.


  تغییر برخی پش فرضهای طراحی جزئیات آرماتور بندی در رابط گرافیکی Frame Reinforcing Design Configuration
با توجه به تغییرات انجام شده در نسخه جدید، برخی پیش فرضهای طراحی جزئیات آرماتور بندی که در رابط کاربریFrame Reinforcing Design Configuration موجود میباشند، بهبود یافتند. بنابراین درصورتیکه کاربران از تنضیمات ذخیره شده خود برای طراحی استفاده مینمایند، توصیه میشود که تغییرات جدید را نیز درنظر بگیرند.

  تغییر سیاست نرم افزار در برخورد با المانهای None در صفحات افقی
در نسخه جدید، نرم افزار المانهای None موجود در صفحات افقی را بصورت المان تیری در نظر نخواهد گرفت و این المانها را تنها با خطهای خاکستری در محیط گرافیکی خود و با خطوط با ضخامت صفر در نقشه های اجرایی بنمایش میگذارد.

  امکان ذخیره پیکربندی مربوط به کاور میلگردها در المانهای سازه ای
در صورتیکه مقادیر پیش فرض نرم افزار با مقادیر مورد نظر کاربران یکی نباشد، بمنظور راحتی بیشتر و عدم لزوم انجام این تنظیمات در پروژه های بعدی، این قابلیت به نرم افزار اضافه گردید که کاربران بتوانند این تنظیمات را ذخیره نمایند تا نرم افزار در اجراهای بعدی بصورت خودکار با مقادیر مورد نظر آنها پیکربندی شود.

  افزایش تعداد مقاطع قابل تعریف فریمها از 300 به 1000
بمنظور جلوگیری از بروز خطا در پروژه های بسیار بزرگ، تعداد مقاطع فریم قابل تعریف در نرم افزار
ETABS از 300 به 1000 افزایش یافت.

  حذف محدودیت تعداد مقاطع برای هر دیوار برشی در ساختمانهای با طبقات زیاد
محدودیت 26 عددی تعداد مقاطع برای هر دیوار در نسخه جدید برطرف گردید. در این نسخه درصورتیکه تعداد مقاطع از 1 تا 26 باشد، نرم افزار مقاطع را بصورت خودکار از
A تا Z نامگذاری خواهد کرد و در صورت تجاوز از 26 نرم افزار مقاطع را بصورت Z1, Z2, Z3, ....Zn نامگذاری خواهد کرد.

  اضافه شدن منوی Export در بالای پنجره اصلی نرم افزار
بمنظور راحتی بیشتر کاربران و در دسترس بودن بیشتر ابزارهای ایجاد خروجیها، منوی Export به نوار منوی پنجره اصلی نرم افزار اضافه گردید.

  تغییراتی در پنجره پیکربندی پارامترهای ترسیم نقشه های اجرایی دیوارهای برشی
منوی ذخیره و بازیابی پیکربندی پارامترهای مربوط به ترسیم نقشه های اجرایی دیوارهای برشی به رابط کاربری مربوطه اضافه گردید. علاوه بر آن پارامتر تصحیح کد ارتفاعی روی دیوارهای برشی نیز به تنظیمات موجود در این رابط گرافیکی اضافه گردید.

  بهبود الگوریتم ترسیم سنجاقیهای مقاطع ستونها

  اضافه نمودن خودکار جدول طول وصله میلگردها به نقشه های اجرایی خروجی از نرم افزار
بمنظور جلوگیری از فراموشی درج جدول وصله در کنار نقشه های اجرایی، نرم افزار بصورت خودکار این جدول را بر اساس پیکربندیهای انجام شده، در کنار تمامی نقشه های اجرایی قرار میدهد.

بجاست از کلیه کاربران گرامی از جمله مهندس یزدانیان، مهندس ادریسی، دکتر صفری، مهندس پایمرد، دکتر جوانمردی، مهندس میرحسینی، مهندس دستاران، مهندس مودت، مهندس برزوئیان، مهندس رادمان، مهندس وفامند، مهندس دوزنده، مهندس روح نواز، مهندس امانی، مهندس رضایی، مهندس صادقی، مهندس رحیمی، مهندس مصلی نژاد، مهندس بوانی، مهندس بیاتی، مهندس محمدی، مهندس باقری فرد و کلیه دوستانی که با پیشنهادات سازنده خود به افزایش توانمندیهای نرم افزار در این نسخه کمک نموده اند صمیمانه تشکر نماییم.

  نمونه نقشه اجرایی پروفیل طولی تیرها ترسیم شده توسط نسخه جدید نرم افزار








برگزاری سمینار آموزشی نرم افزار ETABS MATE .


  FARASA Engineering Group

سمینار آموزشی نرم افزار ETABS MATE با همکاری سازمان نظام مهندسی ساختمان استان فارس و گروه مهندسین فراسا

ETABS MATE Seminar Poster

 این سمینار بمنظور معرفی قابلیتهای ویژه نرم افزار ETABS MATE و نیز آموزش برخی نکات خاص، با هدف استفاده صحیح از امکانات نرم افزار، با همکاری گروه تخصصی سازه و آموزش سازمان نظام مهندسی ساختمان استان فارس با سخنرانی مهندس محمد مهدی اسلامیزاده مدیر گروه مهندسین فراسا در تاریخ 26 خرداد 1393 در سالن اجتماعات سازمان نظام مهندسی بر گزار گردید.

  برنامه زمان بندی سمینار


ردیف

موضوع

زمان

1

تلاوت آیاتی از قرآن مجید و سرود جمهوری اسلامی ایران

5 دقیقه

2

مقدمه توسط هیت رئیسه گروه تخصصی عمران سازمان

15 دقیقه

3

معرفی نرم افزار  و رونمایی از قابلیتهای جدید آن

60 دقیقه

4

پذیرایی و استراحت

20 دقیقه

5

آموزش نکات خاص پیرامون استفاده صحیح از نرم افزار

60 دقیقه

6

پرسش و پاسخ

20 دقیقه



   مشاهده آلبوم تصاویر


    برگزاری دوره آموزشی معرفی نرم افزار ETABS MATE در استان البرز


  FARASA Engineering Group > Technical Service



برگزاری دوره آموزشی معرفی نرم افزار ETABS MATE در کانون مهندسین ساختمان استان البرز



با همکاری کانون مهندسین ساختمان استان البرز و شرکت مهندسین عمران و گروه مهندسین فراسا در تاریخ 31 اردیبهشت ماه 1393 سمیناری در خصوص آموزش و معرفی نرم افزار ETABS MATE در کانون مهندسین ساختمان استان البرز برگزار گردید.

در این سمینار دو ساعته درخصوص برخی از قابلیتهای بارز نرم افزار، نحوه استفاده از آن و برخی نکات خاص آموزشی آن مطالبی ارائه گردید. سمینارهای دیگری از این دست بزودی برگزار خواهد گردید.







    Update Changes in ETABS MATE Version 1.3.326

  FARASA Engineering Group > Technical Service


 نسخه 1.3.326 نرم افزار ETABS MATE با تغییرات گسترده و افزایش توانمندیهای زیر آماده استفاده کاربران گرامی گردید.

    در این نسخه از نرم افزار تغییرات زیادی در قسمتهای مختلف نرم افزار ایجاد گردیده است که بر توانمندیهای نرم افزار افزوده است و کار با نرم افزار را بسیار راحتتر از پیش نموده است. تغییرات ایجاد شده در نسخه 1.3.326 نرم افزار شامل موارد زیر میباشد:

امکان تعیین نحوه ترسیم میلگردهای افقی دیوارهای برشی

در این نسخه کاربر میتواند تعیین نمایید که میلگردهای افقی دیوار تا انتهای بعد ستونهای کناری ادامه یابد و یا تنها بمیزان طول مهاری در ستونهای کنار دیوار امتداد یابد. برای تعیین این موضوع از منوی Design گزینه Shear Wall Design Configuration را انتخاب نمایید. در پنجره باز شده با تنظیم گزینه Extend Wall Horizontal Rebars to Ends of Shear Wall Extent میتوانید تعیین کنید که نرم افزار میلگردهای افقی دیوار را چگونه ترسیم نماید.

امکان ذخیره پارامترها در پنجره تنظیمات طراحی آرماتوربندی دیوارهای برشی و سفارشی سازی آنها.

بواسطه این تغییر شما میتوانید پارامترهای طراحی دیوارهای برشی را برای خود شخصی سازی نمایید و از تنظیمات خود در پروژه های دیگر نیز استفاده نمایید. برای این منظور در پنجره Shear Wall Reinforcing Design Configuration از منوی Configuration Setting برای ذخیره یا بازیابی تنظیمات خود میتوانید استفاده نمایید. توجه داشته باشید که درصورتیکه تنظیمات مورد نظر خود را ذخیره نمایید نرم افزار بصورت خودکار این تنظیمات را در دفعات بعدی اجرای نرم افزار نیز بازخوانی خواهد نمود.

امکان ذخیره پارامترهای ترسیم نقشه های اجرایی و شخصی سازی آنها.

بمنظور راحتی بیشتر کاربران گرامی، در پنجره ذخیره ترسیمات همانگونه که در تصویر زیر مشاهده میگردد منوی
Configuration Setting اضافه شده است که از آن میتوانید برای شخصی سازی پارامترهای ترسیم نقشه ها استفاده نمایید.

علاوه بر آن دکمه های Load Custom Configuration و Default Configuration نیز بمنظور راحتی بیشتر در بالای این پنجره اضافه شده است و کابران قادر خواهند بود براحتی از پیش تنظیمات نرم افزار و یا پیش تنظیمات سفارشی سازی شده خود برای انجام ترسیمات استفاده نمایند.

امکان حذف Grid Line های مربوط به آکسها در ترسیمات تیرها.

بمنظور خوانایی و جلوگیری از شلوغ شدن نقشه ها این امکان به نرم افزار افزوده گردید که کاربران بتوانند ترسیم و یا عدم ترسیم خطوط راهنمای آکسها در نقشه های اجرایی را کنترل نمایند.

امکان تعیین ترسیم و یا عدم ترسیم افست تیرها در پلان جزئیات تیرهای سازه.

کاهش میزان کنترل سطح مقطع میلگردهای انتهایی تیرها، از یک دوم به یک سوم بر اساس آیین نامه جدید.

اصلاح برخی از اشکالات در نرم افزار.

افزایش کیفیت ترسیمات نقشه های اجرایی.

با توجه به تغییرات گسترده نرم افزار توصیه میشود که کاربران گرامی حتما از این آپدیت جهت انجام طراحیهای خود استفاده نمایند

بجاست از کلیه کاربران گرامی از جمله آقایان مهندس علیپور، مهندس یزدانیان، مهندس ادریسی، مهندس پایمرد، مهندس رحیمی، مهندس بیات پور، مهندس مصلی نژاد و کلیه دوستانی که با پیشنهادات سازنده خود به افزایش توانمندیهای نرم افزار در این نسخه کمک نموده اند صمیمانه تشکر نماییم.






    Update Changes in ETABS MATE Version 1.3.323 to 1.3.325

  FARASA Engineering Group > Technical Service


 آپدیت نسخه 1.3.325 نرم افزار ETABS MATE با تغییرات و توانمندیهای بسیار آماده استفاده کاربران گرامی گردید.

    پس از ماهها تلاش همکاران ما در گروه مهندسین فراسا، آپدیت جدید نرم افزار ETABS MATE با تغییرات بسیار و گسترده آماده استفاده کاربران گرامی گردید. تمرکز این نسخه از آپدیت نرم افزار، بیشتر بر روی روالهای طراحی و ترسیم دیوارهای برشی میباشد. بواسطه این تغییرات دست کاربران نرم افزار در طراحی مقاطع دیوارهای برشی بسیار باز خواهد بود و کاربران قادر خواهند از هرگونه جزئیات آرماتوربندی در تعریف مقاطع دیوارهای برشی استفاده نمایند. علاوه بر آن تغییرات زیادی در قسمتهای مختلف نرم افزار ایجاد گردیده است که بر توانمندیهای نرم افزار افزوده است و کار با نرم افزار را بسیار راحتتر از پیش نموده است. تغییرات ایجاد شده در نسخه 1.3.323 تا 1.3.325 نرم افزار شامل موارد زیر میباشد:

امکان استفاده از ابزار ترسیم میلگردهای خطی یا Linear Reinforcing در ترسیم مقاطع دیوار برشی در Section Designer.

در تعریف مقطع برخی دیوارها لازم است تا در انتهاهای دیوار، میلگردهای عمودی متفاوتی نسبت به وسط دیوار، ترسیم شود. با اضافه شدن این قابلیت ترسیم این دیوارها براحتی امکان پذیر میگردد

امکان استفاده از ابزار ترسیم میلگردهای مستطیلی یا Rectangular Reinforcing در ترسیم مقاطع دیوار برشی در Section Designer.

برخی از  مهندسان در دیوارهایی که در انتها به ستون متصل نمیشوند و یا در ناحیه بحرانی، از جزئیات خاموتگذاری ستون بصورت خاموت بسته و با آرایش میلگردهای عمودی شبیه به ستون استفاده مینمایند. درصورتی که در تعریف مقطع دیوار در Section Designer از ابزار Rectangular Reinforcing استفاده شود نرم افزار خاموتگذاری آنرا مطابق با خاموتگذاری ستون و با خاموت بسته انجام خواهد داد.

اضافه کردن Label های مربوط به جزئیات آرماتور بندی ستونها در مقاطع دیوارهای برشی.

آرماتور بندی ستونهای انتهای دیوار براساس آنچه که در مقطع دیوار  تعریف شده است برروی مقاطع دیوارهای برشی درج خواهد شد.


اضافه شدن امکان تعریف میلگردهای سراسری تیرها بصورت مختلط.

برخی از مهندسین از میلگردهای مختلط مثلا بصورت 2
Ø16+1Ø18 برای آرماتورهای سراسری تیرها استفاده مینمایند. همانگونه که در تصویر روبرو مشاهده میگردد این امکان نیز در این بازنگری به نرم افزار اضافه گردیده است.

اضافه شدن اخطار کمبود میلگردهای سراسری تیرها در صورتیکه مقدار آرماتور طولی تیرها کمتر از Ro min باشد.


اضافه شدن آیکون وارد کردن نتایج طراحی فایل 2و3و..  و نیز آیکون وارد کردن نتایج طراحی دیوارهای برشی به نوار ابزار بالای نرم افزار جهت راحتی بیشتر کاربران.

اضافه شدن امکان تعیین نحوه تیپ بندی ستونهای Pier شده انتهای دیوارهای برشی
با اضافه شدن پارامتر زیر در رابط کاربری تنظیمات طراحی آرماتوربندی سازه کاربر براحتی قادر خواهد بود که نحوه تیپ بندی ستونهای انتهای دیوار را مشحص نماید. درصورتیکه این پارامتر انتخاب شود ستونهای Pier شده تیپ بندی نخواهند شد.

اصلاح برخی از اشکالات جزئی در نرم افزار.

تغییر و زیباسازی برخی رابطهای گرافیکی بمنظور ارتباط راحتتر کاربران با نرم افزار.

تغییراتی در رابطهای گرافیکی تنظیم پارامترهای طراحی آرماتوربندی دیوارهای برشی و ترسیم نقشه جزئیات دیوارها.



مشاهده نمونه ترسیم انجام شده با تغییرات جدید

دریافت فایل اتوکد نمونه نقشه ترسیمات انجام شده بوسیله آپدیت جدید نرم افزار
  مشاهده یک نمونه از دیوارهای ترسیم شده بوسیله آپدیت جدید نرم افزار در قالب PDF

همچنین مقاله ای تحت عنوان نحوه تعریف دیوارهای برشی با آرماتوربندی خاص در قسمت مقالات سایت اضافه گردیده است.
 لطفابرای استفاده صحیح از این آپدیت جدید و قابلیتهای اضافه شده، این مقاله را مطالعه فرمایید.


بجاست از کلیه کاربران گرامی از جمله آقایان مهندس ادریسی، دکتر صفری، مهندس رادمان، مهندس امانی، مهندس روح نواز، مهندس دوزنده، مهندس وفامند، مهندس عباسی، مهندس برزوئیان، مهندس رضایی، مهندس زارع، مهندس رحیمی، مهندس قریشی و ... که با پیشنهادات سازنده خود به افزایش توانمندیهای نرم افزار در این نسخه کمک نموده اند صمیمانه تشکر نماییم.






   Happy New Year Message

  FARASA Engineering Group

     فرا رسیدن بهار و نوروز باستانی 1393 مبارک




تبریک گوی بهاری هستیم که لطافتش را
از  گرمی  آفتاب  بی پایان  گرفته  است


گروه مهندسین فراسا سالی پر از شادی، سلامت و موفقیت را برای شما و خانواده محترمتان آرزومند است.





FARASA Engineering Group






برگزاری سمینار آموزشی نرم افزار ETABS MATE .


  FARASA Engineering Group



  برگزاری سمینار
آموزشی نرم افزار ETABS MATE

با همکاری معاونت فنی شهرداری شیراز و گروه مهندسین فراسا در تاریخ 16 بهمن 1392 سمیناری در خصوص آموزش و معرفی نرم افزار ETABS MATE در سالن اجتماعات معاونت فنی شهرداری شیراز به سخنرانی مدیر گروه مهندسین فراسا و با حضور بسیاری از کاربران و علاقمندان به آشنایی با نرم افزار مذکور برگذار گردید.

در این جلسه دو ساعته که بمنظور تعامل بیشتر کاربران گرامی و گروه مهندسین فراسا برگزار گردید درخصوص برخی از قابلیتهای بارز نرم افزار، نحوه استفاده از آن و برخی نکات خاص آموزشی، شامل نحوه انتقال سازه به نرم افزار، نحوه پیکربندی و تنظیمات طراحی آرماتور بندی سازه، چگونگی ویرایش نتایج طراحی نرم افزار و پارامترهای اکسپورت کردن نقشه های اجرایی به نرم افزار
AutoCAD مطالبی ارائه گردید. سمینارهای دیگری از این دست بزودی برگزار خواهد گردید.




    Release Persian Help Version 1.3.325

  FARASA Engineering Group > Technical Service


فایل راهنمای فارسی نرم افزار آپدیت گردید.

   بعلت تغییرات گسترده نرم افزار شامل افزوده شدن قابلیت طراحی آرماتوربندی و ترسیم جزئیات دیوارهای برشی و نیز دیگر قابلیتهای جدید، فایل راهنمای فارسی نرم افزار مورد بازنگری قرار گرفت و نسخه جدید این راهنما مطابق با آخرین تغییرات ایجاد شده در نسخه 1.3.325 نرم افزار، بازتولید گردید.


برای دانلود این نسخه جدید میتوانید از لینک زیر استفاده نمایید.











    Release ETABS MATE Concrete Structure Assistant software version 1.3.324 EVALUATION

  FARASA Engineering Group > Technical Service


باز تولید نسخه 1.3.324 آزمایشی نرم افزار.


نسخه 1.3.324 آزمایشی نرم افزار، بازتولید گردید. برای دانلود این نسخه جدید میتوانید از لینک زیر استفاده نمایید.








    Update Changes in ETABS MATE Version 1.3.322

  FARASA Engineering Group > Technical Service


تغییرات ایجاد شده در نسخه 1.3.322 نرم افزار شامل موارد زیر میباشد:

افزوده شدن امکان تهییه گزارش متریال ساختمان و براورد هزینه برای هر طبقه سازه بصورت مجزا.

در ساختمانهای بزرگ معمولا متریال مورد استفاده برای هر طبقه بصورت مجزا خریداری میگردد. به این منظور روالهایی بمنظور محاسبه جزئیات مصالح سازه به تفکیک طبقات به نرم افزار اضافه گردید. برای مشاهده این موضوع میتوانید:
از منوی
Display گزینه Material Report According to Element Type برای مشاهده گزارش مصالح بر اساس نوع المانها و یا از
گزینه
Material Report According to Story Sequence برای مشاهده گزارش مصالح به تفکیک طبقات استفاده نمایید.
 در پنجره باز شده چنانچه طبقه
BASE انتخاب گردد گزارش میلگردهای مورد استفاده بعنوان ریشه تهییه خواهد شد و درصورتیکه یکی از طبقات ساختمان انتخاب گردد گزارش مصالح مورد استفاده در آن طبقه محاسبه میگردد.

افزودن قابلیت ترسیم ضخامت تیرها در پلان سقف مطابق با عرض تعریف شده مقطع تیری در مدل.

در برخی از قسمتهای ساختمان از جمله تیرهای کناری چاله آسانسور بسیار مهم است که ابعاد مورد نظر با عرض واقعی تیرها که در مدل تعریف شده است کنترل گردد. به این منظور در پلان خروجی اتوکد Beam Type and Beam Section ضخامت تیرها در پلان مطابق با عرض تعریف شده در مقطع اختصاص یافته به تیرها ترسیم میگردد تا کاربر براحتی بتواند ابعاد را کنترل نماید و یا درصورت وجود هر اشتباهی مدل سازه را تصحیح نماید.

اصلاح برخی اشکالات و افزایش کیفیت ترسیمات مربوط به مقاطع دیوارهای برشی.

تغییر و زیباسازی برخی رابطهای گرافیکی بمنظور ارتباط راحتتر کاربران با نرم افزار.

اعمال ضریب بزرگنمایی در فاصله بین میلگردهای تقویت تیرها از آکس تیرها بمنظور افزایش خوانایی این جزئیات در نرم افزار.


  برای دریافت نمونه نقشه ترسیم شده توسط نسخه 1.3.322 از لینک زیر استفاده نمایید.






   Update Changes in Version 1.3.300 to 1.3.321

  FARASA Engineering Group > Technical Service


ابزارهای طراحی آرماتوربندی و ترسیم جزئیات دیوارهای برشی به نرم افزار اضافه گردید

   در پرتو الطاف خداوندی بسیار مفتخریم که اعلام نماییم با تلاش مستمرانه همکاران ما در گروه مهندسین فراسا ابزارها و روالهای طراحی و ترسیم جزئیات آرماتوربندی دیوارهای برشی باکیفیتی بسیار عالی به نرم افزار اضافه گردید و گام بسیار بلند دیگری در زمینه افزایش کیفیفت و برتری نرم افزار برداشته شد. بجاست که این موفقیت بزرگ را به جامعه مهندسین و کاربران گرامی نرم افزار که همواره پشتیبان ما بوده اند تبریک عرض نماییم. امید است با یاری و حمایت شما عزیزان شاهد موفقیتهای روز افزون این نرم افزار باشیم.

  تغییرات ایجاد شده در این نسخه شامل موارد زیر میباشد:

  خواندن مقاطع دیوارهای برشی ترسیم شده در Section Designer با هر شکل و نیز امکان Export کردن آنها به AutoCAD.

  طراحی جزئیات آرماتوربندی دیوارهای برشی و نیز امکان ویرایش جزئیات محاسبه شده توسط کاربر.

  امکان مشاهده کلیه مشخصات و جزئیات طراحی دیوارهای برشی بشکلی بسیار ساده و کارآمد روی پلان سازه.

  امکان تنضیم پارامترهای طراحی آرماتوربندی دیوارهای برشی.

  ترسیم پروفیل ارتفاعی دیوارهای برشی بهمراه مقاطع عرضی و جزئیات آرماتوربندی آنها در ساختمانهای بتنی.

  ترسیم پروفیل ارتفاعی دیوارهای برشی بهمراه مقاطع عرضی و جزئیات آرماتوربندی آنها در ساختمانهای فلزی.

  ترسیم پلان تیر ریزی بدون جزئیات و نیز ترسیم آکس بندی ساختمانهای فلزی.

  مشخص نمودن نواحی مرزی دیوارها و نیز ترسیم سنجاقیهای مهارکننده میلگردهای طولی دیوار در نواحی مرزی.

  کاهش هوشمندانه فاصله بین میلگردهای طولی دیوار به 20 سانتیمتر در نواحی مرزی در صورتیکه فاصله بین آنها بیشتر از 20 سانتیمتر باشد.

  محاسبه حجم بتن و وزن فولاد مصرفی در دیوارهای برشی سازه و ارائه گزارشهای مربوطه.

  افزودن روال درج ابعاد مقطع ستونها در نقشه پلان ستون گذاری سازه به نرم افزار.

  افزودن رابط گرافیکی مشاهده و ویرایش خصوصیات متریال المانهای بتنی سازه.

  تغییر و زیبا سازی برخی رابطهای گرافیکی نرم افزار با هدف کاربر پسندی بیشتر محیط نرم افزار.



  افز
ایش ظرفیت آرایه های محاسباتی نرم افزار بمنظور طراحی جزئیات آرماتوربندی و ترسیم نقشه سازه های بسیار بزرگ.

  افزودن روالهایی برای خواندن گرید لاینهایی که با فرمت
GENGRID تولید میگردند.

  ایجاد تغییراتی در نحوه ترسیم سنجاقیهای درون نواحی مرزی دیوارهای برشی.

  افزایش تعداد حداکثر مقاطع تیری از 100 به 300 عدد بمنظور جلوگیری از ایجاد اشکال در پروژه هایی که تعداد مقاطع آنها بسیار زیاد است.

  ایجاد تصحیحات در برخی روالهای نرم افزار بمنظور افزایش سرعت و دقت.


روالهای اضافه شده به نرم افزار جزئیات طراحی و مشخصات دیوارهای برشی را بنحوی بسیار مطلوب و راحت همانگونه که در شکل زیر مشاهده مینمایید روی پلان سازه بنمایش میگذارند. این شیوه نمایش موجب کنترل بسیار راحت و سریع نتایج از سوی کاربر خواهد گردید.

همچنین در صورتی که کاربر از طریق کلیک ماوس یکی از دیوارهای برشی را انتخاب نمایید، یک پنجره ارتباطی همانند شکل زیر ظاهر خواهد شد.
در این پنجره کاربر میتواند کلیه اطلاعات مربوط به دیوار برشی انتخاب شده را در تمامی طبقات مشاهده و یا ویرایش نماید.

علاوه بر آن کاربر از طریق همین پنجره میتواند تنظیمات پارامترهای مربوط به انتقال ترسیمات به نرم افزار AutoCAD را نیز انجام داده و فرمان ترسیم جزئیات دیوارهای برشی را صادر نماید. در شکل زیر نمونه ترسیم انجام شده توسط نرم افزار از جزئیات دیوار برشی ارائه گردیده است.

همانگونه که مشاهده میفرمایید نرم افزار پروفیل طولی دیوار و نیز مقاطع عرضی دیوارهای برشی را با کیفیت بسیار عالی ترسیم مینماید.
نواحی مرزی را روی مقاطع مشخص مینماید و در صورتیکه فاصله بین میلگردهای عمودی در ناحیه مرزی کمتر از 15 سانتیمتر باشد آنها را بصورت یک در میان با سنجاقی مهار مینماید و در صورتیکه فاصله بیش از 15 سانتیمتر باشد کلیه میلگردهای عمودی را با سنجاقی مهار مینماید.
علاوه بر آن درصورتیکه فاصله بین میلگردهای عمودی همانگونه که در
Sec C مشاهده میفرمایید بیش از 20 سانتیمتر باشد نرم افزار بصورت کاملا هوشمندانه و خودکار این فاصله را به 20 سانتیمتر کاهش میدهد چرا که فاصله میلگردها در نواحی مرزی نباید از 20 سانتیمتر بیشتر گردد.


  برای دریافت نمونه نقشه ترسیم شده از لینک زیر استفاده نمایید.








   Update Changes in Version 1.3.255

  FARASA Engineering Group > Technical Service


تغییرات ایجاد شده در این نسخه شامل موارد زیر میباشد:

اصلاح برخی از الگوریتمهای ترسیمی و برخی پارامترهای مربوطه
در این ورژن بمنظور افزایش کیفیت ترسیمات نرم افزار، تصحیحاتی در برخی از توابع ترسیمی و اکسپورتینگ نقشه های سازه به اتوکد اعمال گردید و همچنین برخی از پارامترهای مربوطه نیز بمنظور راحتی بیشتر کاربران بهینه سازی گردیده اند.

اصلاح باگ جزئی در چاپ خروجی مربوط به لایه تیپ بندی ستونها
در ورژن قبلی یک مشکل کوچک در چاپ خروجی مربوط به لایه اطلاعات ستون توسط نرم افزار وجود داشت که این مشکل در این نسخه برطرف گردید.

درج طول میلگردهای طولی ستون در ترسیم پروفیل ستونها
در این ورژن بمنظور افزایش کیفیت ترسیمات و نیز  راحتی بیشتر کاربران و عوامل اجرایی، این امکان به نرم افزار افزوده شد که طول میلگردهای ستون در زیر لیبل مربوط به جزئیات میلگردهای ستون درج گردد.

امکان وارد کردن مقاطع تیری که بصورت T شکل تعریف شده اند
در این ورژن نرم افزار قادر خواهد بود اطلاعات مقاطع تیری را که بصورت T تعریف شده اند از فایل ETABS بخواند.

برای دریافت نمونه نقشه ترسیم شده توسط نسخه 1.3.255 از لینک زیر استفاده نمایید.

در یافت فایل نمونه نقشه







   Update Changes in Version 1.3.253

  FARASA Engineering Group > Technical Service


امکان مشاهده و یا عدم مشاهده دیوارهای برشی در پلان سازه به نرم افزار اضافه گردید.

در این نسخه امکان مشاهده دیوارهای سازه در پلان همانگونه که در تصویر زیر مشاهده میگردد به نرم افزار اضافه گردیده است.
همچنین کاربر از طریق گزینه
Display Shear Wall در پانل Object Display میتواند وضعیت نمایش یا عدم نمایش دیوارها را براحتی تغییر دهد.

همچنین این دیوارها در پلان نقشه های ارسال شده به نرم افزار
AutoCAD نیز ترسیم میگردند.
برای دریافت نمونه نقشه روی لینک زیر کلیک نمایید.
در یافت فایل نمونه نقشه







   Update Changes in Version 1.3.252

  FARASA Engineering Group > Technical Service


در این ورژن این امکان به نرم افزار اضافه گردید که درصورت تمایل کاربر ستونهای متصل به دیوار برشی برای نیروی برشی کنترل نگردند.

در پنجره پیکربندی طراحی جزئیات آرماتور بندی گزینه Don't Consider Av/s in Design of Column Ties Details For Piered Columns همانگونه که در تصویر زیر مشاهده میشود اضافه گردیده است.

 در صورتیکه این گزینه فعال گردد خاموت ستونهایی که
Pier شده اند برای مقادیر Av/s بدست آمده از  ETABS کنترل نخواهند شد و مقادیر پیش فرض تعیین شده توسط کاربر برای آنها در نظر گرفته خواهد شد.
این گزینه بمنظور جلوگیری از ویرایش نقشه ها و راحتی بیشتر کاربران اضافه گردیده است.










   Update Changes in Version 1.3.251

  FARASA Engineering Group > Technical Service


تغییرات ایجاد شده در این ورژن شامل موارد زیر میباشد.

1. طراحی خاموتهای تیرها بسیار راحتتر و هوشمندانه تر گردیده است.
کاربر میتواند توسط  گزینه
Specify Minimum Space Limit Between Ties of Beam در پنجره پیکربندی طراحی جزئیات آرماتور بندی همانگونه که در تصویر زیر مشاهده میگردد، حداقل فاصله اجرایی مجاز بین خاموتها را  تعیین نماید.



به این ترتیب نرم افزار جزئیات خاموت تیرها را که کاربر در مشخصات مقطع تیر تعیین نموده است کنترل مینماید و در صورتیکه خاموت تعیین شده جوابگوی فولاد عرضی مورد نیاز نباشد نرم افزار بصورت خودکار فاصله بین خاموتها را تا مقدار حداقل اجرایی تعیین شده کاهش داده و یا سایز خاموت را افزایش میدهد تا خاموت طراحی شده برای تیر جوایگوی میزان فولاد عرضی لازم باشد.
در صورت استفاده از طراحی خودکار خاموتها توصیه میگردد که گزینه
Show tie details text in beam section در پنجره Export نقشه ها به AutoCAD را غیرفعال نمایید تا برای جلوگیری از ایجاد تناقض در نقشه ها جزئیات خاموت تعیین شده در مقطع تیر برروی مقطع تیر درج نگردد و در عوض تعیین این جزئیات را به پلان خاموت گذاری تیرها ارجاع دهد.


2. در این ورژن بمنظور راحتی کاربر و جلوگیری از اشتباه حداقل فولاد طولی مقاطع تیرها بصورت خودکار توسط نرم افزار تعیین خواهد شد که البته مانند ورژنهای قبلی این مقادیر براحتی توسط کاربر قابل ویراشی خواهد بود.







   Update Changes in Version 1.3.250

  FARASA Engineering Group > Technical Service


افزودن رابط گرافیکی جهت نمایش جزئیات محاسباتی خاموت در تیرهای سازه

در این نسخه درصورتی که در پانل Label Display گزینه Shear/Torsion Ties انتخاب شده باشد و روی یک تیر کلیک راست نمایید، خصوصیات هندسی تیر همچنین میزان فولاد عرضی برشی و پیچشی تیر انتخاب شده و نیز جزئیات محاسباتی خاموتهای آن بصورت زیر نمایش داده خواهد شد.







   Update Changes in Version 1.3.249

  FARASA Engineering Group > Technical Service


امکان درنظر گرفتن میزان فولاد پیچشی محاسبه شده در طراحی جزئیات آرماتوربندی تیرها

در این نسخه امکان درنظر گرفتن میزان فولاد پیچشی محاسبه شده در طراحی جزئیات آرماتوربندی تیرها ایجاد شده است. کاربر میتواند انتخاب نماید که نرم افزار فولاد طولی پیچشی و فولاد عرضی پیچشی را در طراحی جزئیات آرماتوربندی درنظر بگیرد و یا نگیرد.







   New Category (AutoCAD Drawings Legend) Added to ETABS MATE web page

  FARASA Engineering Group > Technical Service


افزوده شدن صفحه دریافت نقشه های جزئیات  به صفحه اینترنتی نرم افزار

در این صفحه شما میتوانید برخی جزئیات مورد نیاز برای نقشه های سازه را دریافت نمایید. این جزئیات با فرمت ترسیمات نرم افزار AutoCAD تهیه گردیده اند و براحتی برای درج در نقشه های سازه قابل استفاده خواهند بود.

برای مشاهده لیست این جزئیات و دانلود آنها از فهرست مطالب در صفحه ETABS MATE لینک دریافت نقشه های جزئیات AutoCAD Drawing Legends را کلیک نمایید. همچنین از طریق لینک زیر نیز میتوانید به این لیست دسترسی داشته باشید.

Goto AutoCAD Drawing Legends List Page







   Update Changes in Version 1.3.248

  FARASA Engineering Group > Technical Service


امکان نمایش فولاد پیچشی طولی و عرضی تیرها در پلان سازه
در این نسخه امکان نمایش سطح مقطع فولاد پیچشی محاسبه شده و نیز فولاد عرضی پیچشی At/s بر روی پلان سازه همانگونه که در شکل زیر مشاهده میگردد به نرم افزار اضافه گردید. برای این منظور شما میتوانید از پانل Label Display گزینه Torsional Reinforcing را برای مشاهده فولاد پیچشی انتخاب نمایید.








   Update Changes in Version 1.3.247

  FARASA Engineering Group > Technical Service


ایجاد تغییراتی در برخی از پنجره ها و رابطهای گرافیکی

در این نسخه تغییراتی در برخی از رابطهای گرافیکی مثل پنجره تنظیمات پارامترهای طراحی جزئیات آرماتوربندی و پنجره تنظیمات پارامترهای نمایش سازه  بمنظور راحتی بیشتر کاربران ایجاد گردیده است.
همچنین در این ورژن جهت جلوگیری از اختصاص مقاطع به المانهای ناخواسته همانگونه که در شکل زیر مشاهده میگردد تمهیداتی دیده شده است. بدینصورت که پس از انتخاب المان(ها)، یک آیکون که نشاندهنده تعداد المانهای انتخاب شده است در قسمت بالا سمت راست نرم افزار ظاهر میگردد تا کاربر همواره از تعداد المانهای انتخاب شده بصورت واضح اطلاع داشته باشد و از اختصاص اشتباهی یک خاصیت به تیری که مثلا در یک طبقه دیگر قبلا انتخاب کرده بود و در پلان فعلی مشاهده نمیشود جلوگیری گردد.









   Update Changes in Version 1.3.246

  FARASA Engineering Group > Technical Service


افزودن ایجاد محدودیت برای Assign کردن مقطعی با ابعاد غیر همسان با ابعاد تیر

مقطعی که در نرم افزار ETABS MATE به یک تیر اختصاص داده میشود میبایست دارای ابعادی معادل با ابعاد تیر مدل شده در سازه باشد. اختصاص مقطعی با ابعاد غیر همسان با ابعاد تیر مدل شده موجب ایجاد خطا در نقشه های خروجی و عدم تطابق نقشه های اجرایی با مدل سازه میگردد. به این منظور جهت جلوگیری از اشتباه کاربر، نرم افزار بصورت خودکار قبل از اختصاص مقطع جدید به هر تیر، ابتدا ابعاد مقطع جدید و ابعاد مقطع تیر مدل شده را کنترل مینماید و در صورت مشاهده تناقض از اختصاص مقطع جلوگیری مینماید. این امر توسط پیغام زیر به اطلاع کاربر خواهد رسید.






   Update Changes in Version 1.3.244

  FARASA Engineering Group > Technical Service


افزودن امکان تغییر ترازهای ارتفاعی ستونها

برخی از مهندسین در نقشه پروفیل طولی ستونها بعلت ضخامت کف سازی طبقات، تراز روی تیرهای را 10 سانتیمتر پایینتر از ترازهای سازه مدل شده در نرم افزار ETABS درج مینمایند. به این منظور همانگونه که در شکل روبرو مشاهده میگردد این امکان در نرم افزار دیده شد که کاربر بتواند از طریق گزینه زیر یک عدد ثابت را به کلیه ترازها در پروفیل طولی ستون جمع و یا کسر نماید.








   Update Changes in Version 1.3.243

  FARASA Engineering Group > Technical Service


افزودن امکان تغییر مقیاس مقاطع ستون که در کنار پروفیل طولی ستونها ترسیم میگردد

در ورژنهای پیشین بصورت پیش فرض مقاطع ستون در کنار پروفیل ستونها با مقیاس 1:10 ترسیم میگردید اما در این ورژن کاربر میتواند مقیاس ترسیم مقاطع را توسط پنجره روبرو و پارامتر مشخص شده در تصویر زیر براحتی تغییر دهد تا به نتیجه دلخواه خود برسد.
همچنین در برخی از پنجره های نرم افزار بمنظور راحتی بیشتر کاربران و نیز زیباتر نمودن رابطهای گرافیکی تغییراتی ایجاد گردیده است.







   Update Changes in Version 1.3.242

  FARASA Engineering Group > Technical Service


ایجاد تصحیحاتی در ترسیم پروفیل طولی ستونها در ساختمانهای دارای نیم طبقه

در صورتیکه برای هر تراز در ساختمانهای دارای نیم طبقه یک Story تعریف گردد، نرم افزار ETABS بصورت اتوماتیک ستونها را در هر تراز Divide کرده و به چند تکه تقسیم مینماید. در این ورژن از ETABS MATE تصحیحاتی در الگوریتمهای ترسیم پروفیل طولی ستونها انجام گرفت تا ترسیم نقشه ستونها در مورد اینگونه ساختمانها بهبود یابد.
نرم افزار
ETABS MATE کلیه اتصالات هر قسمت از ستون را کنترل مینماید و در صورتیکه به انتهای ستون هیچ تیری متصل نشده باشد، نرم افزار بصورت اتوماتیک تراز انتهایی ستون را تا رسیدن به اولین اتصال تیری افزایش میدهد و به اینصورت دوباره ستونهای divide شده را بیکدیگر متصل مینماید تا نقشه پروفایل طولی ستون تصحیح گردد.
همچنین در مورد ستونهای کوتاه درصورتیکه طول قسمت میانی ستون (ناحیه غیر ویژه) کوچک باشد بگونه ای که تنها یک یا دو خاموت در آن جای شود، نرم افزار بصورت اتوماتیک برای کل ستون خاموت ویژه در نظر میگیرد تا از شلوغی و پیچیدگی نقشه های اجرایی کاسته شود.







   Happy New Year Message

  FARASA Engineering Group


فرا رسیدن بهار و نوروز 1392



گروه مهندسین فراسا سالی پر از شادی, سلامت و موفقیت را برای شما و خانواده محترمتان آرزومند است.

FARASA Engineering Group






   Update Changes in Version 1.3.240

  FARASA Engineering Group > Technical Service


افزودن یک روش ترسیم دیگر به نرم افزار

در این ورژن شما میتوانید برای ترسیم نقشه های سازه در نرم افزار AutoCAD از بین دو روش مختلف، یکی را انتخاب نمایید. پنجره تنظیمات ترسیم نیز در این ورژن بصورت زیر تغییر یافته است. برای دریافت نمونه نقشه ها و مشاهده تفاوت این دو روش روی تصویر روبرو کلیک نمایید.




در یافت فایل نمونه نقشه های ترسیم شده با هر دو روش








   Update Changes in Version 1.3.235

  FARASA Engineering Group > Technical Service


تصحیح متن ابعاد ستون در ترسیم پروفیل طولی ستونها

درج متن ابعاد ستون در پروفیل طولی ستون تنها در ورژن 1.3.23 دارای یک مشکل جزئی بود که توسط یکی از کاربران محترم نرم افزار گزارش گردید و این مسئله در ورژن 1.3.235 تصحیح گردیده است. این ورژن برای کلیه کاربران از طریق پست الکترونیک ارسال خواهد گردید.

در یافت فایل نمونه نقشه ترسیم شده








 معرفی نرم افزار ETABS MATE در فصلنامه گزارش سازمان نظام مهندسی استان فارس


  FARASA Engineering Group > Technical Service


معرفی نرم افزار ETABS MATE در فصلنامه گزارش سازمان نظام مهندسی استان فارس

مقاله ای در خصوص معرفی نرم افزار ETABS MATE Concrete Structure Assistant در فصلنامه گزارش سازمان نظام مهندسی ساختمان استان فارس چاپ گردیده است. شما میتوانید برای مطالعه این مقاله به فصلنامه گزارش سازمان نظام مهندسی ساختمان استان فارس / دوره پنجم / سال بیستم / شماره 74-75 / پاییز و زمستان 91 / صفحه97 مراجعه فرمایید.
همچنین میتوانید از طریق لینک زیر این مقاله را با فرمت PDF دریافت نمایید.


   مشاهده مقاله کامل









   Update Changes in Version 1.3.230

  FARASA Engineering Group > Technical Service


بهبود الگوریتم تیپ بندی ستونها

در این ورژن الگوریتم های تیپ بندی ستونها بسیار هوشمندتر گردید.

نرم افزار بصورت اتوماتیک ستونهایی را که تیرهای نیم طبقه به آنها متصل میگردند شناسایی نموده آنها را مستقلا تیپ بندی نموده و در کل طول ستون نیز خاموت ویژه برای آنها در نظر میگیرد. همچنین در پروفیل طولی ستون در محل مثلا تیر پاگرد نیز کد ارتفاعی تیر را مانند شکل روبرو درج مینماید.

  در یافت فایل نمونه نقشه ترسیم شده








   Technical Certification (دریافت تاییده فنی از شورای عالی انفورماتیک کشور)

  FARASA Engineering Group > Group Director


دریافت تاییده فنی از شورای عالی انفورماتیک کشور


پس از ماه ها تلاش نرم افزار ETABS MATE موفق به اخذ گواهی تاییده فنی نرم افزار با شماره 204933 از شورای عالی انفورماتیک کشور گردید.

این موفقیت بزرگ را به کلیه اعضای گروه مهندسین فراسا و نیز کاربران و دوستانی که به نرم افزار اعتماد کردند و قبل از دریافت این گواهیها از آن استفاده نمودند تبریک میگویم.



FARASA Egineering Group > Group Director
(Mohammad Mehdi Eslamizadeh)

  مشاهده اطلاعات بیشتر






   Copyright Certification (ثبت نرم افزار در مرکز توسعه فناوری اطلاعات و رسانه های دیجیتال وزارت فرهنگ و ارشاد اسلامی)

  FARASA Engineering Group > Group Director


ثبت نرم افزار در مرکز توسعه فناوری اطلاعات و رسانه های دیجیتال وزارت فرهنگ و ارشاد اسلامی

نرم افزار ETABS MATE در مرکز توسعه فناوری اطلاعات و رسانه های دیجیتال وزارت فرهنگ و ارشاد اسلامی طی شماره ثبت 10/1000  و شماره شناسنامه 032638-04338-8 به ثبت رسید.

این موفقیت بزرگ را به کلیه اعضای گروه تبریک میگویم.


FARASA Egineering Group > Group Director
(Mohammad Mehdi Eslamizadeh)



  مشاهده اطلاعات بیشتر









   نقد و بررسی نرم افزار توسط گروه تخصصی عمران سازمان نظام مهندسی

  FARASA Engineering Group > Technical Service



نقد و بررسی نرم افزار توسط گروه تخصصی عمران سازمان نظام مهندسی

در مهرماه 1391 طی جلسه ای در سازمان نظام مهندسی ساختمان با کمیته تخصصی عمران، نرم افزار ETABS MATE Concrete Structure Assistant به اعضای کمیته معرفی گردید و عملکرد قسمتهای مختلف نرم افزار مورد نقد و بررسی قرار گرفت. در این جلسه کلیه اعضای کمیته نظر مثبت و پشتیبانی خود را از این نرم افزار کاربردی اعلام داشتند. همچنین در این جلسه پیشنهادهایی در مورد برخی از قسمتهای نرم افزار داده شد که در ورژن های آتی نرم افزار اعمال خواهد گردید. (خبرنامه گزارش سازمان نظام مهندسی ساختمان استان فارس - دوره پنجم - سال بیستم - فصلنامه شماره 74 - پاییز 1391 )







   Update Changes in Version 1.3.140

  FARASA Engineering Group > Technical Service


بهبود کیفیت چاپ خروجیهای نرم افزار

در این ورژن الگوریتم های چاپ نرم افزار مورد بازنگری قرار گرفت و کیفیت چاپ خروجیهای نرم افزار بهبود یافته است.
شما میتوانید نمونه این خروجیها را از طریق لینک زیر دریافت نمایید.

دریافت نمونه خروجی چاپ شده توسط نرم افزار

















  FARASA Engineering Group Logo

   farasaeg.ir is a registered trademark of FARASA Engineering Group.

 © 2012 - 2017  FARASA Engineering Group.   All Rights Reserved.




کلیه حقوق مطالب و فایلهای ارائه شده در این سایت برای گروه مهندسین فراسا محفوظ میباشد و تنها با ذکر منبع مجاز میباشد.
